13.1 gvSIG - další otevřený GIS¶
gvSIG (Sistema d'informació geogràfica - SIG) patří mezi další otevřené desktopové GIS nástoje. Tento multiplatformní nástroj (Linux, MS Windows, Mac OS X) je napsán v programovacím jazyku Java a vydán pod licencí GNU GPL. Jeho vývoj byl započat ve Španělsku, konkrétně ve Valencii. Historicky je tedy spjat velmi úzce se španělsky mluvící komunitou.
Zde jsme vybrali několik silných stránek gvSIG:
- Umožňuje přístup k běžným rastrovým a vektorovým formátům a webovým službám
- Nabízí možnost integrace nových nástrojů ve formě "pluginů"
- Nástroje síťových analýz
- Nástroje pro správu topologických dat
- Mobilní klient gvSIG Mobile
- Platforma gvSIG Online
- Správa verzí datových zdrojů
Přirozeně má též nějaké slabé stránky:
- Vývoj poslední dobou stagnuje
- Nepodporuje formát OGC GeoPackage
- Některé zprávy programu ve španělštině nejsou ani přeloženy do angličtiny
- Řada materiálů dostupných pouze ve španělštině
Zobrazení dat¶
Open data IPR:
Poznámka
Předstažená data najdete na GIS.labu v adresáři Repository/155FGIS/08.
Přidejme vrstvu (View > Add layer) městských části do mapového okna:
Výchozí souřadnicový systém mapového okna je WGS-84 (EPSG:4326). V
nastavení nezapomeneme aktivovat CRS View, aby došlo k přepnutí
mapového okna do souřadnicového systému vrstvy. Zobrazme atributovou
tabulku (Layer > Show attribute table):
Nastavme symbologii na základě názvu městské části a zobrazme také
jejich názvy. Ve vlastnostech vrstvy (Layer > Properties) nastavíme
v symbologii v záložce Symbology a popisky v záložce Labelling.
U popisku nastavme jednotky na metry. Výsledek může vypadat následovně:
Načtěme vrstvu parkovacích automatů a vyberme (Selection > Select by
attributes) pouze ty parkovací automaty na území Prahy 6:
Vybrané parkovací automaty uložme do nové vrstvy (Layer > Export to).
Vytvořme si nový pohled na data. Pomocí Show -> Project manager
vytvoříme nový pohled a jeho souřadnicový systém nastavme na WGS-84
(EPSG:4326). Do mapového okna přidejme vrstvu městských části a
ortofoto (WMS):
Toolbox¶
Kromě nativních nástrojů gvSIG integruje nástroje z projektu
Sextante. Rozhraní k nástrojům
je dostupné z Tools > Geoprocessing > Toolbox:
Zkusme vypočítat obalovou zónu pro parkovací automaty v Praze 6:
Úkol
Vyberte parkovací automaty, které nejsou umístěny v zóně placeného stání.
Pozor: Nástroj Selection > Select by layer pracuje pouze s vybranými prvky!
Layout¶
Vytvořme nový layout (Map -> New layout) pro tisk mapy:
Měřítko nastavíme na fixní hodnotu:

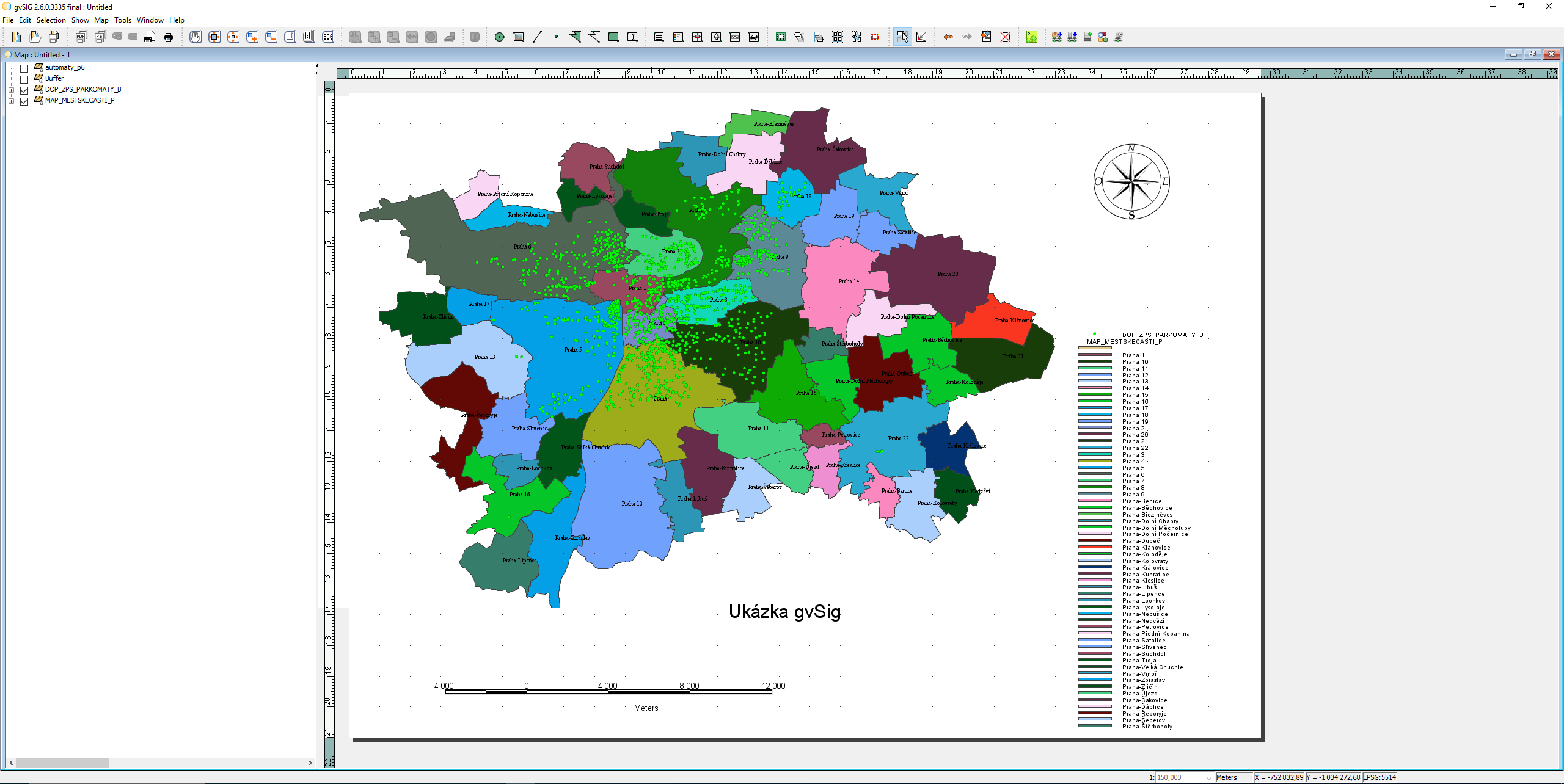

Výsledek může výpadat následovně:
